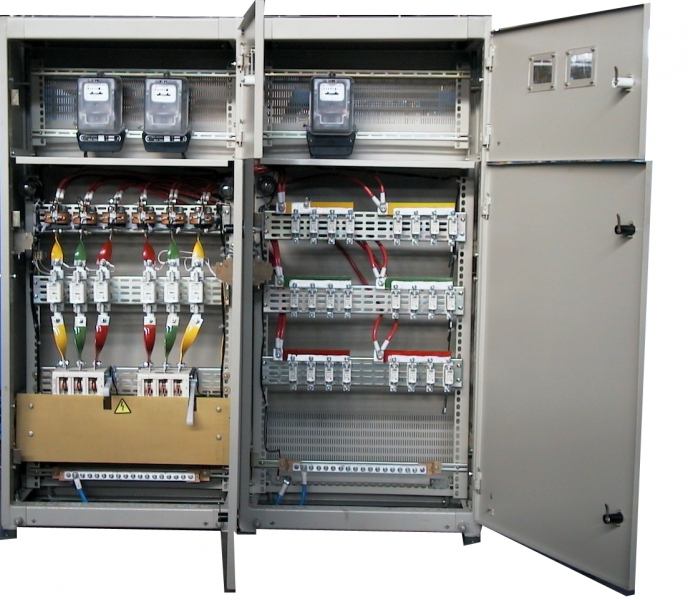

ВРУ принимают и распределяют электроэнергию по потребителям. Они защищают технику от перегрузок и коротких замыканий, выступая посредником между локальной системой энергоснабжения и подстанцией. ВРУ бывают одно- и многопанельными и состоят из нескольких блоков:
-
Вводной блок принимает электроэнергию и включает приборы защиты и коммутации.
-
Блок автоматического включения резервного питания (АВР) подключает резервные сети и содержит приборы контроля и управления.
-
Блок учета включает счетчики электроэнергии и трансформаторы тока для ее учета.
-
Распределительный блок содержит коммутационное и защитное оборудование электросетей.
-
Блок управления освещением включает аппаратуру для коммутации, защиты и управления конечными электроцепями.
В состав ВРУ входят элементы защиты (автовыключатели, предохранители, дифференцированные автоматы), приборы контроля и учета электроэнергии (счетчики, вольтметры, амперметры), а также электрооборудование (шины, рубильники, трансформаторы).
В устройство могут входить дополнительные панели:
-
Панель ввода обеспечивает коммутацию, защиту и управление вводом, а также измерение электроэнергии.
-
Распределительная панель включает блоки измерения и распределения электроэнергии.
-
Противопожарная панель соединена с вводной и АВР и питает устройства оповещения и ликвидации возгорания.
Устройства должны соответствовать ГОСТ 32396-2013 и ГОСТ Р 51321. Они изготавливаются как электрооборудование I и II класса. Каркасы оборудования I класса выполняются из стали с защитным покрытием, а II класса – из изоляционных материалов, устойчивых к воспламенению, но не используемых как опоры токоведущих частей.
Особенности установкиВРУ устанавливаются в офисных зданиях, многоквартирных и частных домах, а также в нежилых сооружениях. Монтаж производится в специально отведенных помещениях с естественной вентиляцией и в соответствии с требованиями ПУЭ. Устройства нельзя размещать в помещениях с повышенной влажностью, рядом с газопроводами и в зонах риска подтопления.
Компоновка оборудования определяется условиями эксплуатации и требованиями заказчика. Для удобства использования щиты дополняются рамками и панелями.
Сборка ВРУСборка выполняется в следующей последовательности:
-
Монтаж панелей ввода внутри шкафа.
-
Установка автоматов и устройств защитного отключения (УЗО).
-
Подключение кабельных линий с алюминиевыми наконечниками.
-
Монтаж приборов контроля и учета электроэнергии.
Важно! Расстояние между ВРУ и коммуникационными сетями (отопление, канализация, водоснабжение, газоснабжение) должно быть более 1 метра. Электрощитовые помещения должны быть доступны только для персонала объекта.
