ВРУ и ГРЩ: в чем разница?

Вводное распределительное устройство (ВРУ) — это комплекс конструкций, аппаратов и приборов, который устанавливается на вводе питающих и отходящих линий в здание или его часть. Его монтируют после ГРЩ для распределения электроэнергии между конкретными потребителями.

Основное различие между ВРУ и ГРЩ заключается в их функциональной роли. Производители создают универсальные электрощиты, которым при монтаже присваивается определенная функция. Нормативы позволяют использовать ВРУ в качестве ГРЩ.

Функции этих устройств схожи, так как набор задач определяется установленными модулями. Оба щита могут учитывать потребление электроэнергии, защищать от замыканий и скачков напряжения.

Основное отличие заключается в их месте в системе электроснабжения. ГРЩ занимает более высокий уровень и может контролировать работу других устройств, включая ВРУ. Модули в главном щите могут следить за работой вводного распределительного устройства и при необходимости автоматически отключать его от системы, а после устранения проблем — снова включать.

Конструктивные особенности

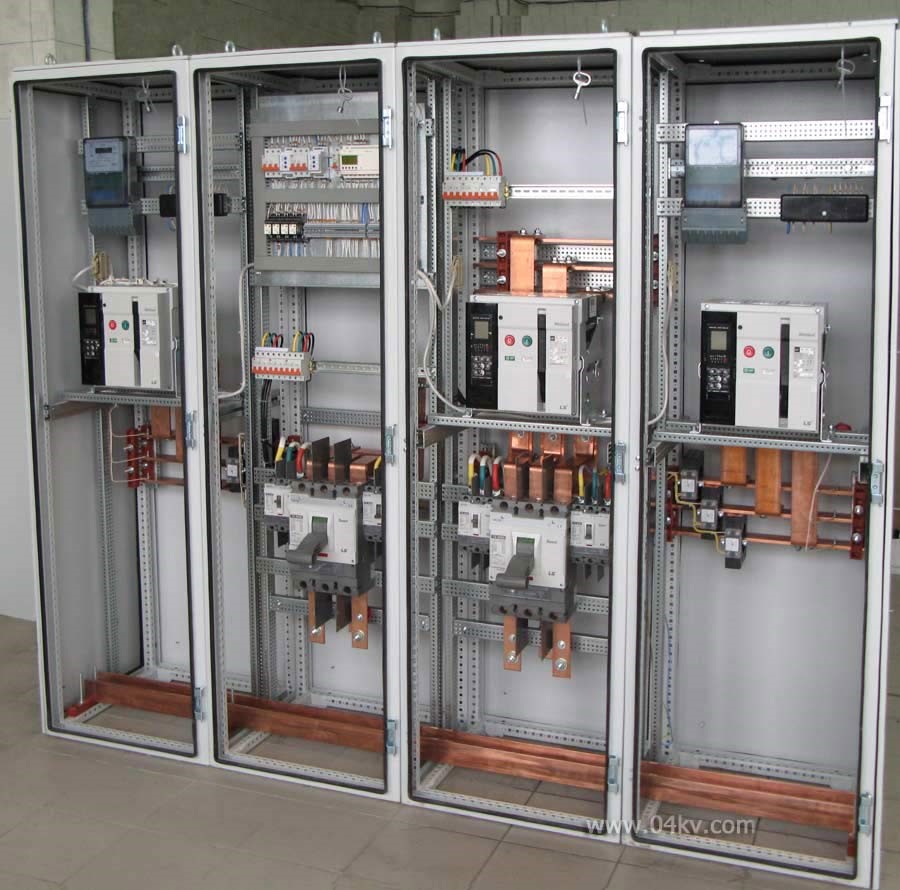

Оба устройства представляют собой металлический шкаф с одно- или двусторонней панелью, на которую устанавливают учетные, распределительные и защитные приборы. Количество и характеристики оборудования зависят от следующих параметров:

• Номинальные точки линий ввода и вывода.

• Номинальное напряжение сети.

• Система заземления.

• Степень защиты.

Основное отличие ВРУ от ГРЩ заключается в ограничении по силе тока. Для вводного распределительного устройства максимальное значение на ввод составляет 630 А, на исходящую линию — 250 А. ГРЩ рассчитан на большие показатели и таких ограничений не имеет.

Дверцы электрощитов часто оснащают прозрачными пластинами, чтобы можно было контролировать приборы и световые индикаторы без открытия ящика. Оборудование устанавливают как на открытом воздухе, так и в помещениях, в корпусах разной степени защиты (IP) и климатических условий. Устройства вешают на стену или устанавливают на пол в электрощитовой.

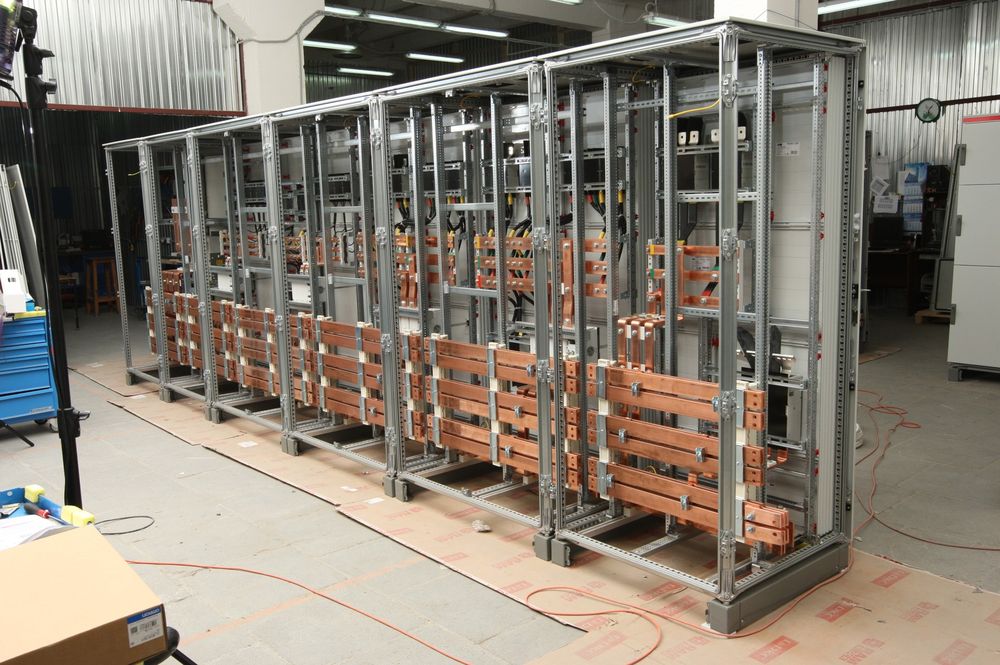

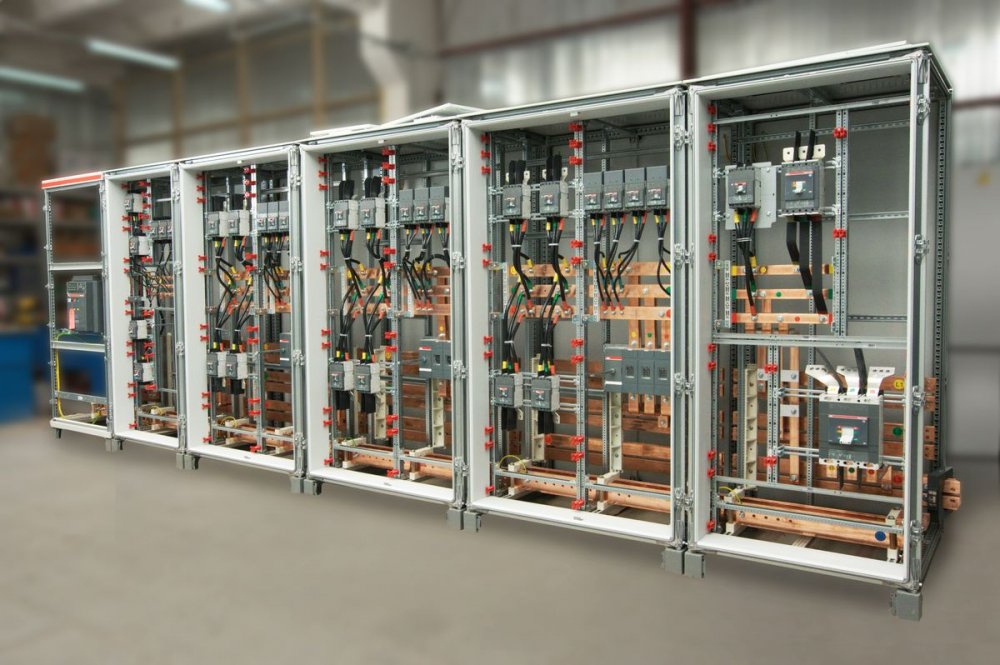

ВРУ используют практически на всех объектах, особенно в жилых зданиях. На крупных объектах с высокой мощностью, таких как промышленные предприятия, торговые центры и гостиницы, требуется главный распределительный щит, который выполняет функции учета, ввода и распределения электроэнергии.

ВРУ и ГРЩ — это понятия, относящиеся к одному типу электрооборудования с одинаковым назначением. Однако это не синонимы. Выбор названия зависит от того, что хотят подчеркнуть: главное предназначение устройства (ГРЩ как главный щит) или его принадлежность к определенному типу оборудования (ВРУ как название изделия). В этом и заключается основная разница между этими понятиями.
