Основные требования к пунктам питания
Установки освещения изготавливаются в соответствии с нормативными документами. Среди них — технические регламенты Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования», а также ГОСТ Р 51321.1-2007. Пункты питания должны иметь сертификат соответствия. Они подключаются к ВРУ, трансформаторным подстанциям и распределительным пунктам. Допускается установка в пристройках.
Функции пунктов питания
Пункты питания должны обеспечивать:
- Качественную изоляцию, предотвращающую короткие замыкания.
- Безопасность в эксплуатации, исключая риск перегрева и возгорания.
- Защиту от прямого и косвенного поражения током.
- Устойчивость к погодным условиям и механическим воздействиям.
- Долговечность и надежность.
- Безопасность при монтаже.
- Минимизацию перегрузок и работу в аварийных режимах.
Потребителям предоставляется полная информация о технических характеристиках установок.
Технические параметры и условия эксплуатации
Основные параметры пунктов питания определяются в техническом задании, но есть и обязательные нормы:
- Номинальное напряжение, соответствующее параметрам подключенных сетей.
- Рабочее напряжение с установленными пределами для нормальной работы.
- Номинальное напряжение изоляции, не превышающее 110% от номинального, с проверкой расстояния утечки.
- Кратковременно допустимый ток, обеспечивающий безопасную работу без повреждений.
Эксплуатационные условия включают:
- Температуру не выше +40°C при среднем суточном значении до +35°C.
- Кратковременное повышение влажности до 100% при температуре не выше +25°C.
- Возможность ухудшения охлаждения и изоляции при увеличении высоты над уровнем моря.
Особые условия эксплуатации могут включать:
- Быстрые изменения температуры, приводящие к образованию конденсата.
- Загрязненность воздуха или испарения агрессивных веществ.
Степень загрязнения воздуха зависит от относительной влажности. Значения токов утечки и воздушных зазоров указаны в таблицах ГОСТ.
Основные задачи распределительных устройств
Автоматизированные пункты питания управляют уличным освещением. Управление может быть местным, автоматическим или диспетчерским. Они выполняют:
- Включение и выключение каждой фазы освещения.
- Регулировку режимов (утро, день, вечер, ночь).
- Передачу данных на главный диспетчерский пункт.
- Автоматическое управление режимами независимо от типа светильников.
- Работу в автономном режиме до 24 часов при отключении основного питания.
- Сохранение настроек после отключения электричества.
- Контроль технологических параметров и ограничение доступа.
Автоматизированные пункты могут работать в различных режимах: автоматическом, ручном, дистанционном или аварийном. Они обеспечивают мониторинг:
- Срабатывания защитных устройств.
- Токов и напряжения фазных проводников.
- Состояния арматуры.
- Температуры блоков автоматики.
При необходимости пункты могут переключаться на автономное питание.

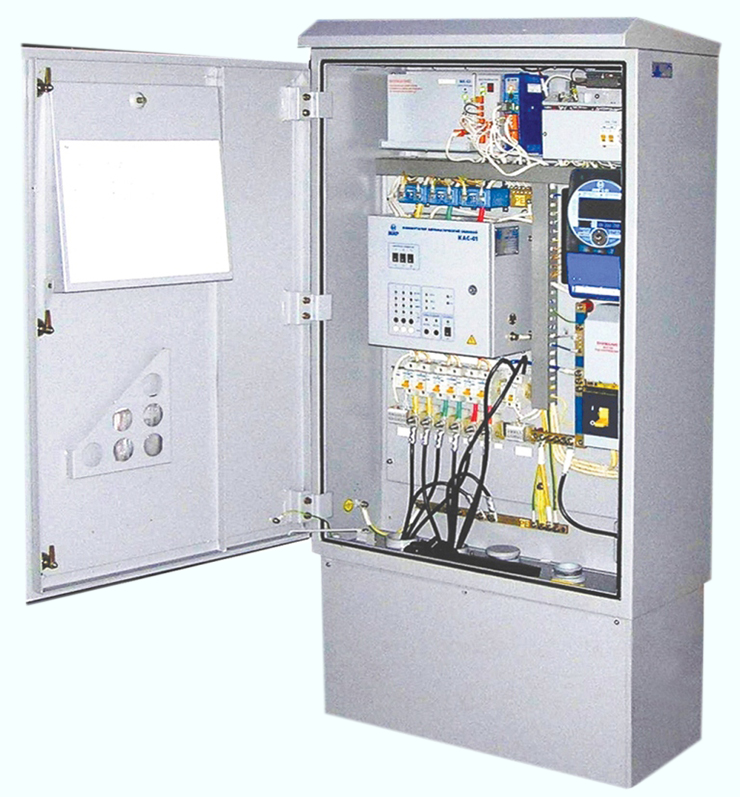

Состав оборудования
В комплект оборудования входят:
- Бесконтактный коммутатор.
- Счетчик электроэнергии.
- Средства диспетчерской связи.
- Блок автоматов.
- Вводный рубильник.
- Молниезащита.
Все компоненты размещаются в пристройке дорожного освещения.
Можно заказать комплект с готовыми узлами, которые легко собираются на объекте. В зависимости от условий эксплуатации оборудование можно дополнить:
- Телефонной линией для связи с диспетчером.
- Вентиляцией и обогревом.
- Шкафом для инструментов.
